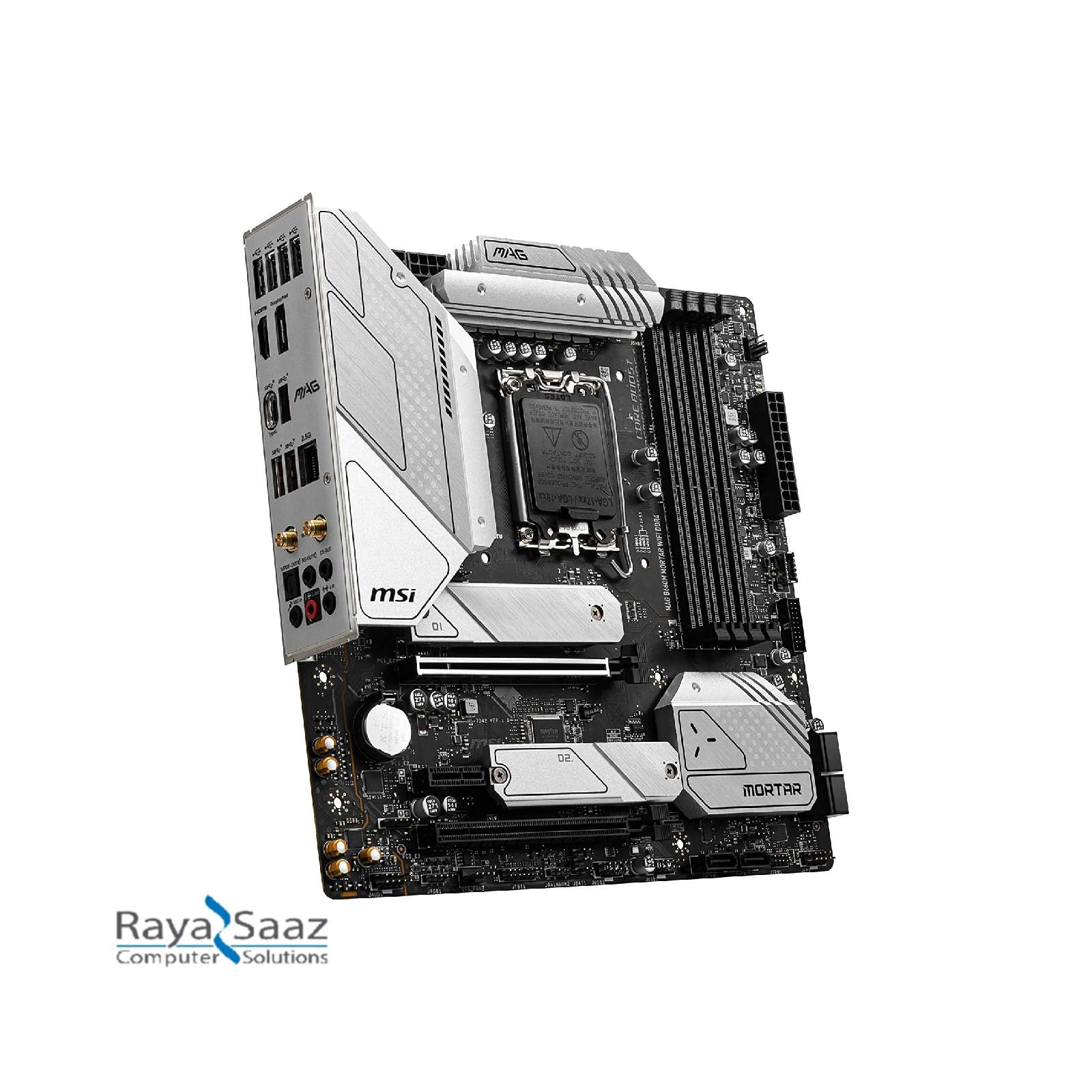

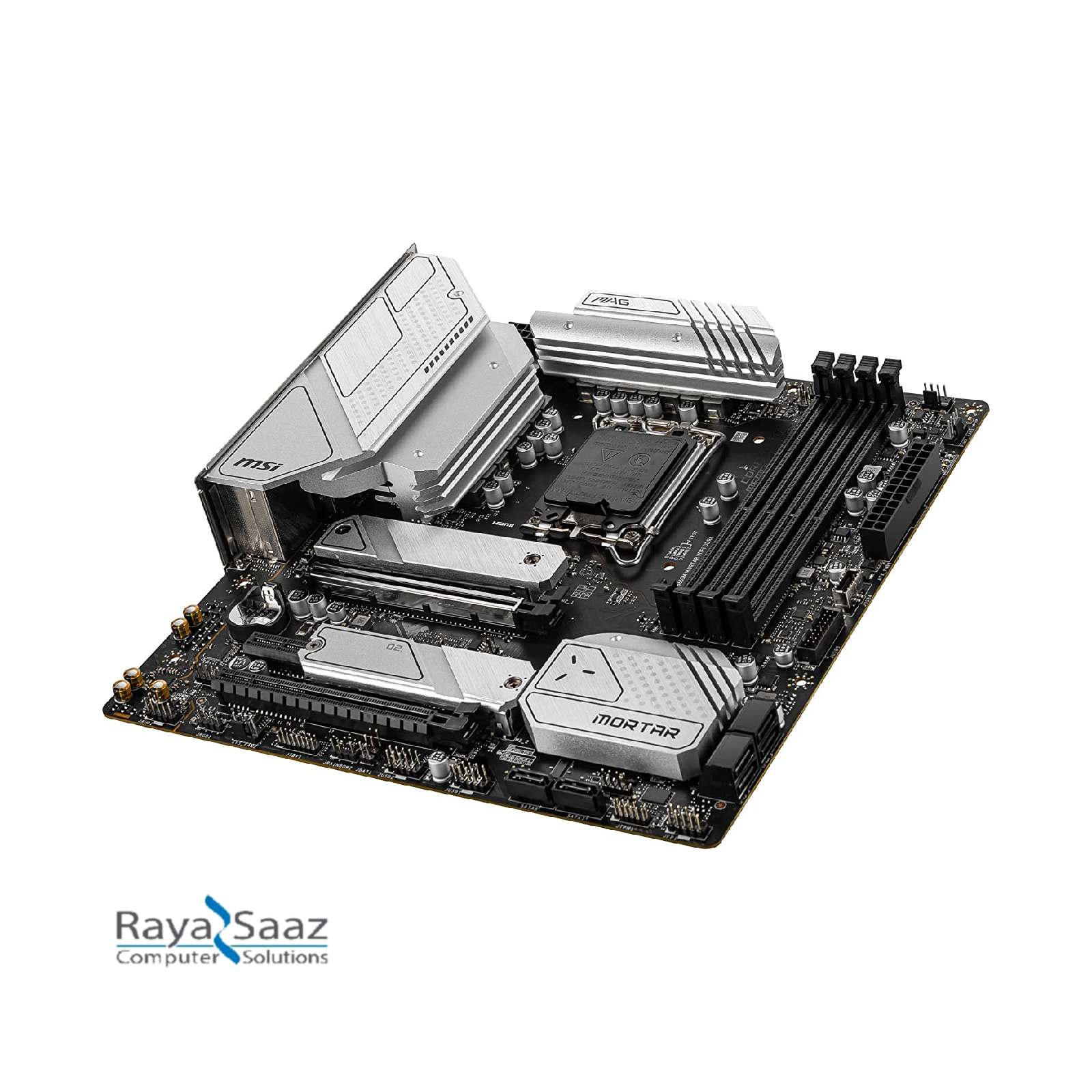

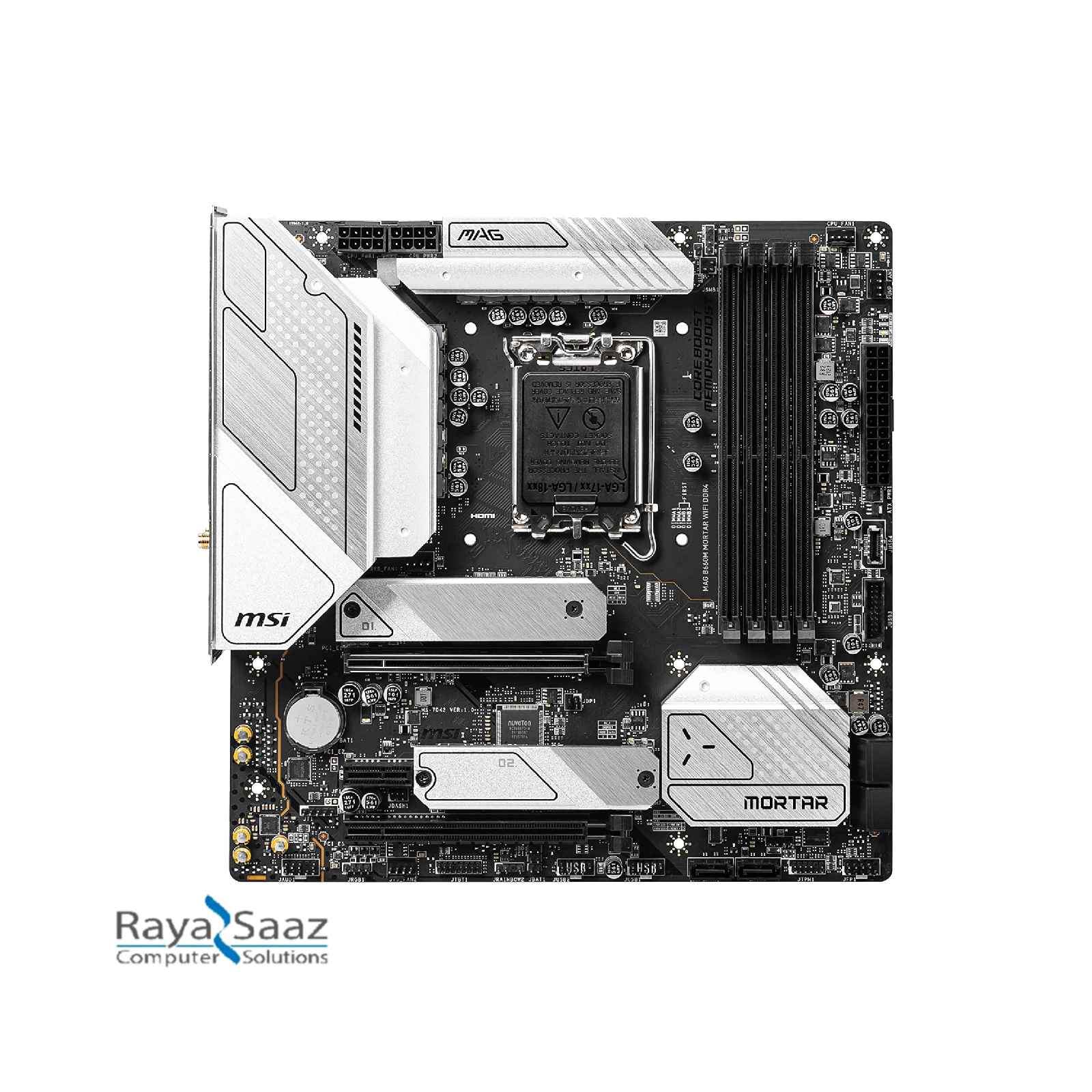

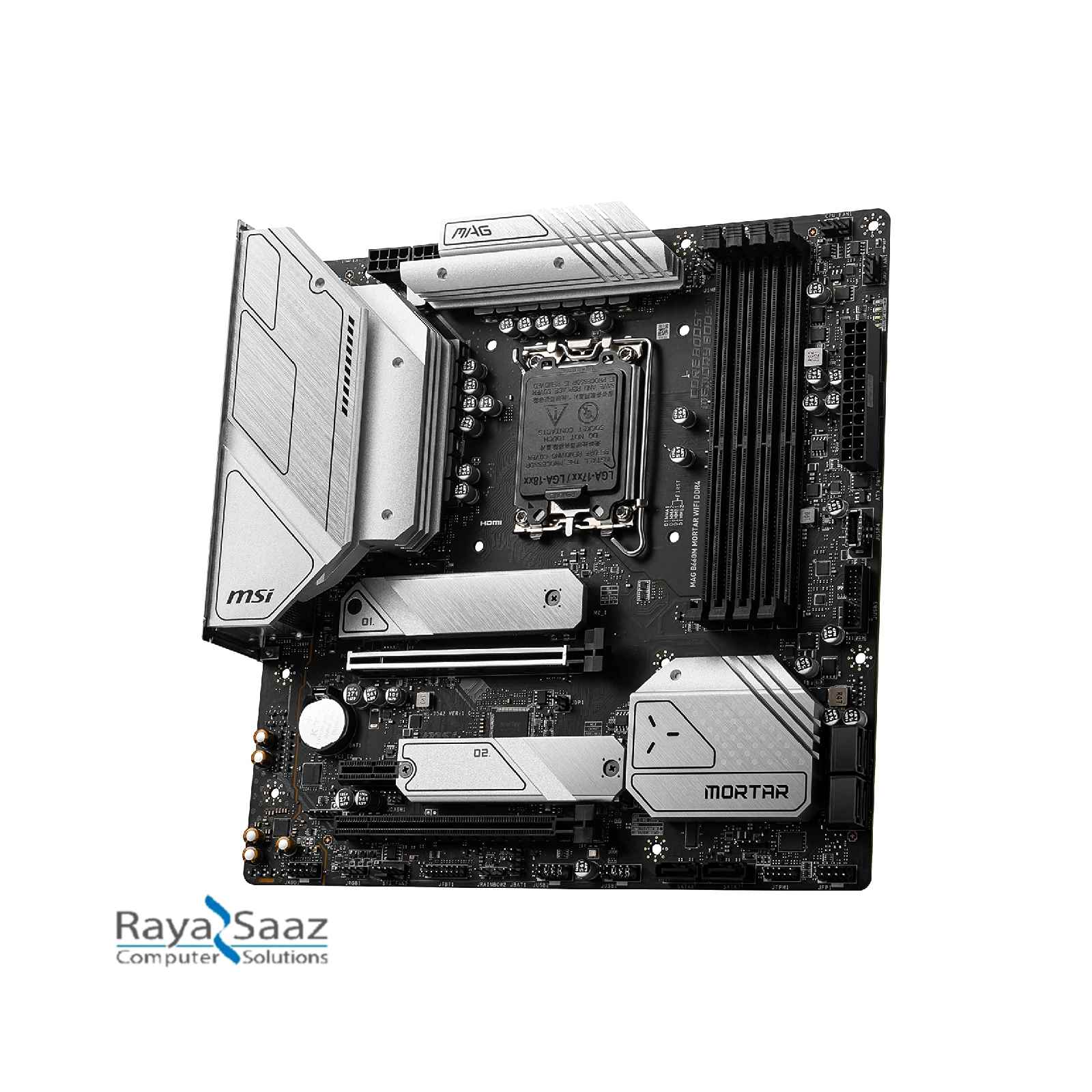

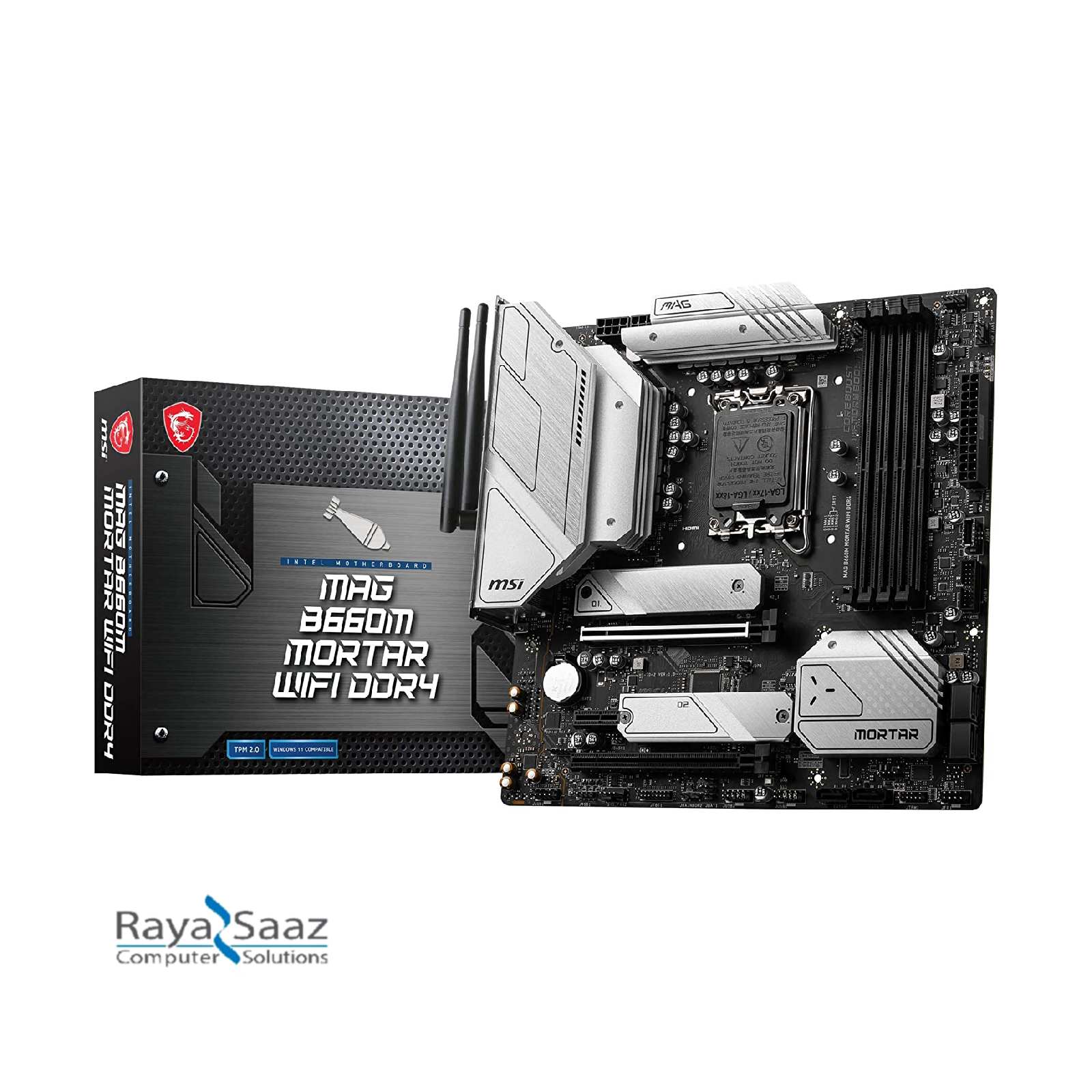

مادربرد ام اس آی MAG B660M MORTAR WIFI DDR4

مشخصات فنی

پلتفرمIntel
چیپستB660
نوعMortar
سریMAG
حداکثر پردازندهCore i9
سوکت1700
فرکانس های DDR4تا 3200 مگاهرتز با استاندارد JEDEC



  • Supports 1R 2133/ 2666/ 3200 MHz (by JEDEC & POR)

تا 5333 مگاهرتز با اورکلاک

  • Max overclocking frequency:
  • 1DPC 1R Max speed up to 5333 MHz
  • 1DPC 2R Max speed up to 4000 MHz
  • 2DPC 1R Max speed up to 4000 MHz
  • 2DPC 2R Max speed up to 3600 MHz
MEMORYSupports Dual-Channel mode

Supports non-ECC, un-buffered memory

Supports Intel® Extreme Memory Profile (XMP)

تعداد اسلات DIMM4
حداکثر رم128
تعداد اسلات PCI-E X162
تعداد اسلات PCI-E X11
ساتا 36
تعداد اسلات M.22
RAID0/1/5/10
پورت شبکه1 عدد Realtek 8125B 2.5G LAN
وای فای و بلوتوثIntel® Wi-Fi 6 module



  • The Wireless module is pre-installed in the M.2 (Key-E) slot
  • Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ up to 2.4Gbps
  • Supports 802.11 a/ b/ g/ n/ ac/ ax
  • Supports Bluetooth® 5.2
پورت‌های USB 3.2 (پنل جلو)دو پورت تایپ ای Gen1, یک پورت تایپ سی Gen2
پورت‌های USB 3.2 (پنل عقب)سه پورت تایپ ای Gen2, یک پورت تایپ سی Gen2x2
پورت‌های USB 2.0 (پنل جلو)4
پورت‌های USB 2.0 (پنل عقب)4
پورت صدا (پنل عقب)5 S/PDIF (RealTek ALC1200 Codec)
توضیحات کارت صدا7.1-Channel High Definition Audio
DISPLAY PORT1
HDMI1
DIRECTX12
CROSSFIREبله
کانکتورهای برق

کانکتور برق 8 پین ATX

کانکتور برق اصلی 24 پین ATX

پردازنده‌های پشتیبانی شده

Supports 12th Gen Intel® Core™, Pentium® Gold and Celeron® processors
سیستم عاملپشتیبانی از Windows 10 64-bit, پشتیبانی از Windows 11 64-bit
FORM FACTORM-ATX

درباره شرکت ام اس آی

شرکت مایکرواِستار اینترنشنال یک شرکت تولیدکننده رایانه و تجهیزات جانبی آن است, که در سال 1986 در کشور تایوان تاسیس گردیده است. این شرکت حرفه‌ای, از محبوب‌ترین کمپانی‌های تولید کارت گرافیکی, لپ‌تاپ, رایانه کارساز (سرور), دستگاه‌های ارتباطی و پخش موسیقی ام‌پی‌تری و همچنین ابزار ذخیره‌سازی داده است. برند MSI از برند‌های محبوب و مورد علاقه گیمر‌ها است; زیرا این شرکت تمامی تجهیزات گیمینگ خود را بر مبنای ویژگی‌های مورد نظر گیمر ها تولید می‌کند. شرکت فوق پیشنهادات هیجان انگیزی را به دنیای گیمینگ ارائه می‌دهد و گیمر‌ها را به وجد می‌آورد! لپ تاپ‌های گیمینگ ام اس ای از پرطرفدارترین محصولات این برند هستند.

مادربرد چیست؟

مادربرد بزرگترین قطعه داخل رایانه یا کیس کامپیوتر شما است. زیر بنای اطلاعات و قدرت کامپیوتر, مادربرد‌ها هستند. Motherboard اصلی‌ترین بخش یک رایانه به شمار می‌رود و کار آن کنترل کردن پردازشگر مرکزی و ارتباط دادن آن با قسمت‌های دیگر است.

مادربرد مانند یک پل ارتباطی بین منبع تغذیه و قطعات سخت افزاری (حافظه موقتی, پردازنده‌, هارد دیسک,کارت گرافیک و … ) عمل می‌کند, تا انرژی الکتریکی مورد نیاز آن‌ها را فراهم کند. یکی دیگر از وظایف برد سیستم, ذخیره اطلاعات بایوس(BIOS) است.

قطعات چگونه به هم متصل می‌شوند؟ مادربرد به کمک باس‌ها (خطوط رنگی) و پل‌ها همه قطعات را به هم متصل می‌کند. مسیر‌هایی از جنس مس سبب حرکت ولتاژ و سیگنال بر روی مادربرد می‌شوند.

شرکت ام اس آی اکنون یکی از بزرگترین فروشندگان مادربورد در دنیا به شمار می‌رود. مادربردهای Gaming شرکت MSI به 3 سری MEG ,MPG و MAG تقسیم می‌شوند, پرطرفدارترین مادبرد‌ها جزء خانواده MEG و MPG هستند.

بررسی برخی از اجزای مادربرد:

برد سامانه, از یک برد الکترونیکی بزرگ چند لایه از جنس سیلیسیم تشکسل شده است, که روی آن قطعات الکترونیکی چون خازن, ترانزیستور, مقاومت, دیود, آی‌سی و …نصب می‌شود.

چیپست (Chipset):

چیپ ست نوع پردازنده قابل قبول توسط مادربرد، نوع و ظرفیت رم و دستگاه‌های بیرونی و درونی قابل پشتیبانی توسط کامپیوتر را مشخص می‌کند. دو چیپ پل شمالی و پل جنوبی (Southbridge و Northbridge), از چیپ‌های اصلی مادربرد هستند.

چیپست نوع پردازنده قابل قبول توسط مادربرد را مشخص می‌کند; همچنین نوع و ظرفیت رم, دستگاه‌های بیرونی و درونی که توسط کامپیوتر قابل پشتیبانی هستند را تعیین می‌نماید.

سوکت سی پی یو (CPU Socket):

CPU اصلی به طور مستقیم بر روی سوکت لحیم می‌شود. این پردازنده‌های پر سرعت گرمای زیادی تولید می‌کنند, به همین خاطر نقاطی برای نصب فن‌ها درست در کنار این سوکت پردازنده وجود دارد.

اسلات پی سی آی (PCI Slot):

اسلات پی سی‌ آی یک قطعه سخت افزاری است به مادربرد اصلی متصل می‌گردد. این اسلات برای اتصال سخت افزارهایی چون مودم, کنترل کننده‌های دیسک, کارت‌های NIC, کارت‌های صدا, کارت گرافیک, SSD و … مورد استفاده قرار می‌گیرد.

اسلات رم (RAM Slot):

در واقع می‌توان گفت این بخش برای اتصال رم به برد اصلی استفاده می‌شود. حافظه دسترسی تصادفی, گونه‌ای حافظه رایانه است که برای ذخیره‌سازی موقت داده بصورت کوتاه مدت به کار می‌رود.

باتری پشتیبان:

شکل ظاهری این باتری مانند یک سکه کوچک است. باتری (CMOS battery) جهت بوت شدن رایانه, برق مورد نیاز بسیاری از دیتاهای سیستم مانند ساعت سیستم, تاریخ, تنظیمات سخت‌افزاری, تظیمات پیکربندی بایوس, رمز عبور ادمین و مدیریت انرژی را هنگامی که کامپیوتر خاموش است, تامین می‌کند.

انواع مادربرد بر اساس اندازه (Form Factor):

Mini-ITX:

مادر برد‌های Mini-ITX شکل مربعی دارند و با ابعاد 17×17 سانتی‌متر در بازار عرضه می‌شوند. همانطور که از نام آن‌ها پیداست, کوچکترین نوع مادربردها هستند. این مادبرد‌ها فضای کمی را اشغال می‌کنند. مادربردهای کوچکتر همانند مادربرد‎های بزرگتر, از سوکت‌های یکسانی استفاده می‌کنند ولی تفاوت آن‌ها در تعداد پورت‌ها و اسلات‌ها است. این نوع مادربردها معمولا مجهز به دو عدد اسلات DIMM و 4 عدد پورت ساتا هستند.

Micro-ATX:

مادر برد‌های Micro-ITX از مادربرد استاندارد ATX کوچکتر هستند و معمولا با ابعاد 24.4×24.4 سانتی‌متر در بازار عرضه می‌شوند. این مادربرد در مقایسه با مادر برد‌های Mini-ITX مجهز به اسلات‌ها و پورت‌های بیشتری است.

ATX:

مادربرد ATX جزء یکی از محبوب‌ترین مادربرد‌ها به شمار می‌رود. ابعاد این مادربرد 30.5×24.4 سانتی‌متر است. مادربردهای ATX معمولاً شامل چهار اسلات RAM هستند و از چندین اسلات PCI نیز پشتیبانی می‌کنند.

E-ATX:

مادربرد E-ATX بزرگترین مادربرد بین 4 مادربرد فوق به شمار می‌رود و با ابعاد 30.5×27.7 سانتی‌متر, به فروش می‌رسد. طرفداران این مادربرد بیشتر از بین کاربران حرفه‌ای است. انجام کارهای سطح بالا مانند رندر, پردازش ویدئو, بازی‌های قوی و … توسط محصول امکان‌پذیر است.

بررسی اجمالی محصول:

اکنون به بررسی یکی از محصولات شرکت MSI  می‌پردازیم:

معرفی مادربرد ام اس آی MAG B660M

تعداد اسلات حافظه مادربرد ام اس آی MAG B660M چهار اسلات است. محصول فوق مجهز به کارت صدا RealTek ALC1200 Codec است.

مادربرد ام اس آی MAG B660M به یک عدد پورت شبکه Realtek 8125B 2.5G LAN تجهیز است. این مادربرد از سیستم عامل Windows 10 64-bit و Windows 11 64-bit پشتیبانی می‌کند.

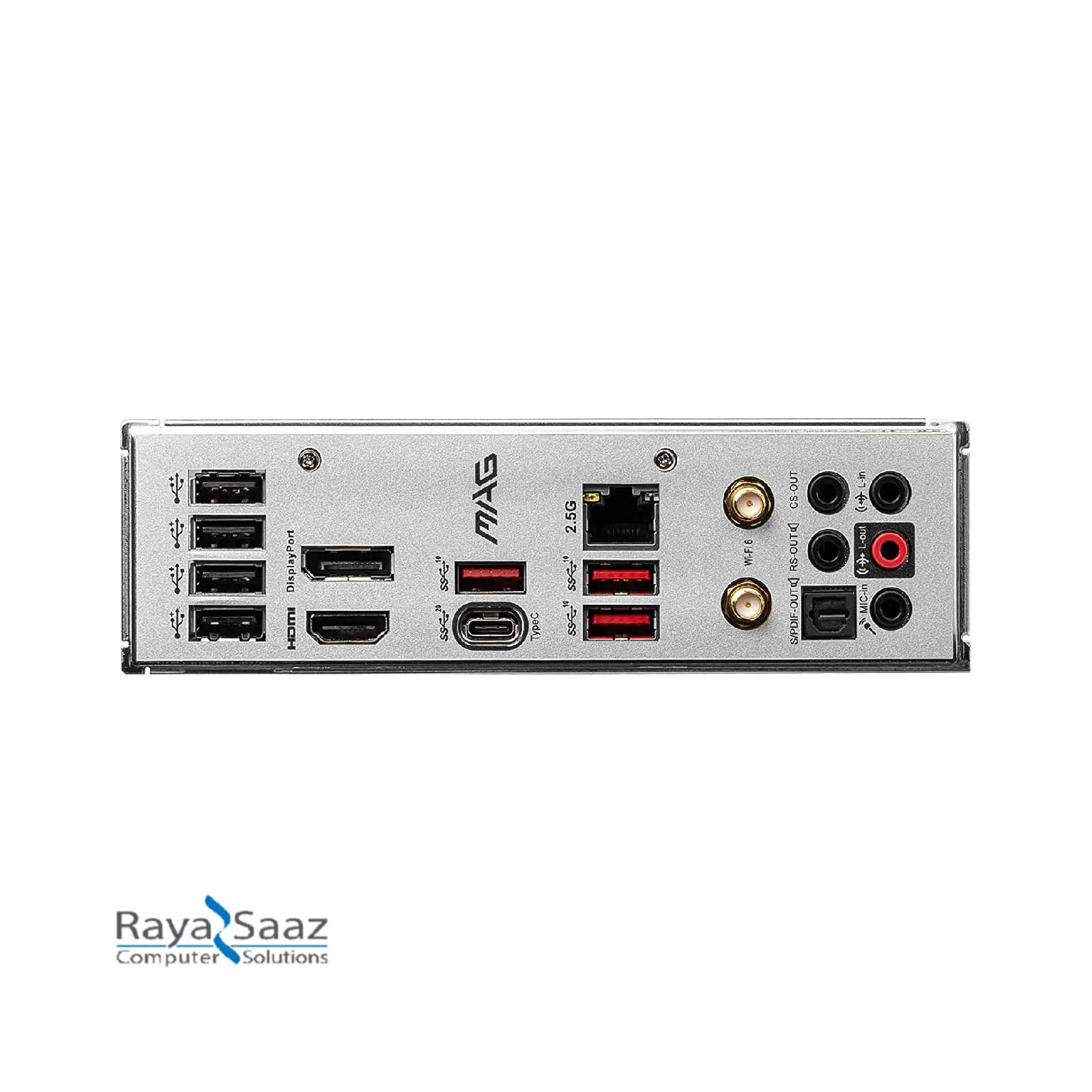

معرفی پورت‌های پنل پشتی:

  1. USB 2.0 Port
  2. DisplayPort 1.4
  3. USB 3.2 Gen 2 10Gbps Type-A
  4. 2.5G LAN Port
  5. Wi-Fi / Bluetooth Antenna
  6. HD Audio Connectors
  7. HDMI 2.1 Port
  8. USB 3.2 Gen 2×2 20Gbps Type-C
  9. Optical S/PDIF OUT



MAG B660M MORTAR WIFI DDR4 back panel ports

ویژگی‌های LED :

  • 4x EZ Debug LED
  • 1x 4-pin RGB LED connector
  • 2x 3-pin RAINBOW LED connectors
